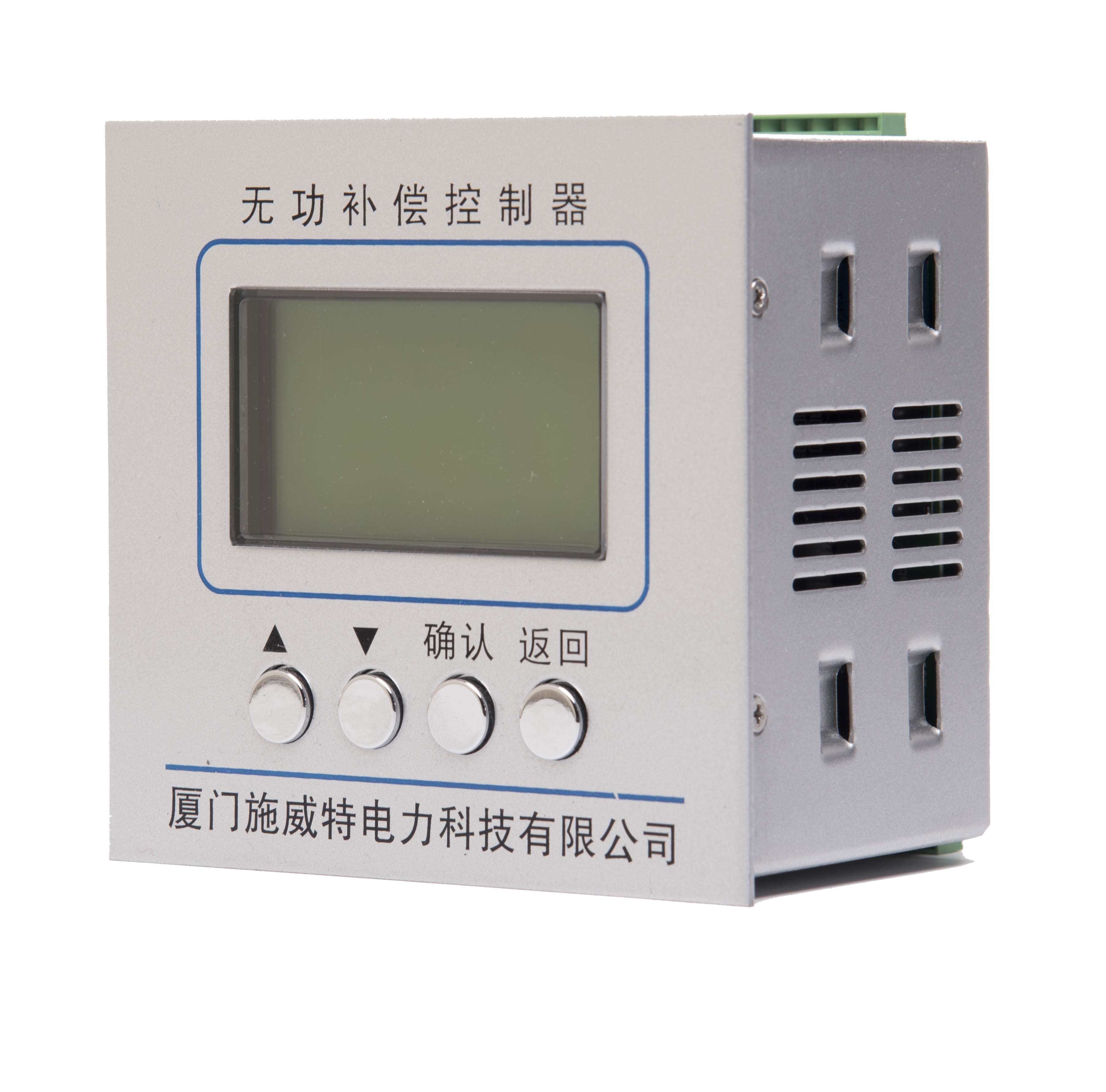

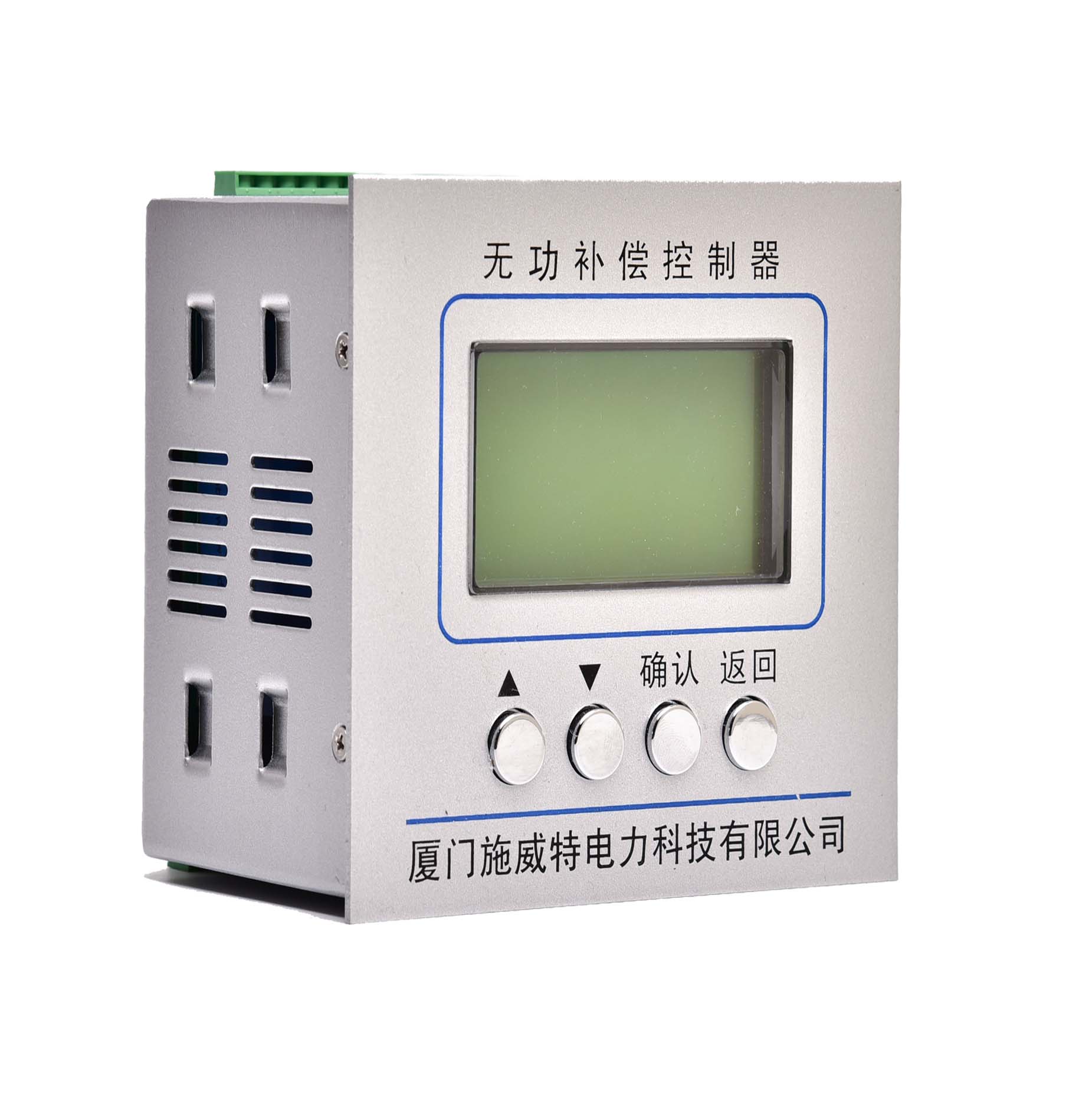

商品名稱： SWT-ZK56F無功測控顯示裝置
商品編號： ZK56F
上架時間： 2017-06-14
瀏覽次數： 0
- 商品詳細介紹
- 技術參數
- 典型案例
產品概述
SWT-ZK-56F無功補償控制器，采用大屏幕液晶，純中文操作界面，通過高低溫老化試驗、振動試驗、跌落試驗、抗電磁干擾試驗?？蓪?shí)時測量顯示三相電壓、電流、有功功率、無功功率、功率因數及有功電能等。具有過壓、低壓、失壓、缺相、過流、低流、斷電等保護功能。具有RS485和RS232通訊接口及上位機軟件。
補償方式介紹
SWT-ZK56F 型無功補償控制器補償方式是指電容回路共分性質及路數設置。根據柜體設置，可自由設置共補和分補路數。其中，
共補路數，所占用端子路數為設定值，在端子分配上占用K1 到Kn(n 為所設定共相路數)，
設定值在1 到(12-分補路數×3)之間。分補路數，所占用端子路數為設定值×3，在端子分配
上緊跟共補所占端子后，先分配A 相，然后為B 相，然后C 相,設定值在1 到（12-共補路數）/3 之間。
例如：假如共補路數設定6，分補設定2，具體的端子分配為，K1-K6 為共補，K7,K8 為
A 相的1，2 路，K9，K10 為B 相的1，2 路，K11,K12 為C 相的1，2 路。
產品外形尺寸
外形尺寸：（寬×高×深）：125×117×97mm
開孔尺寸：120mm×114mm
