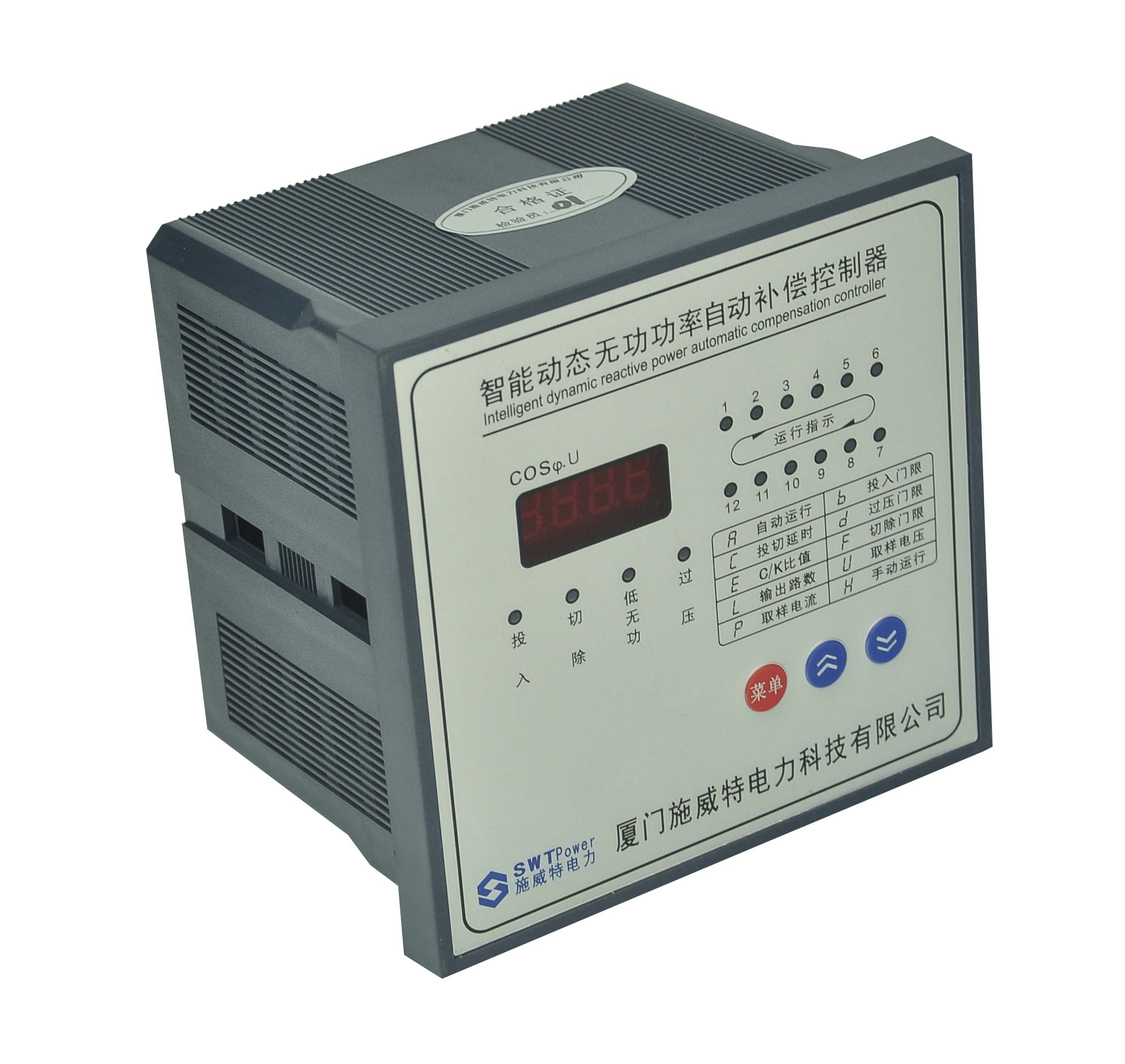

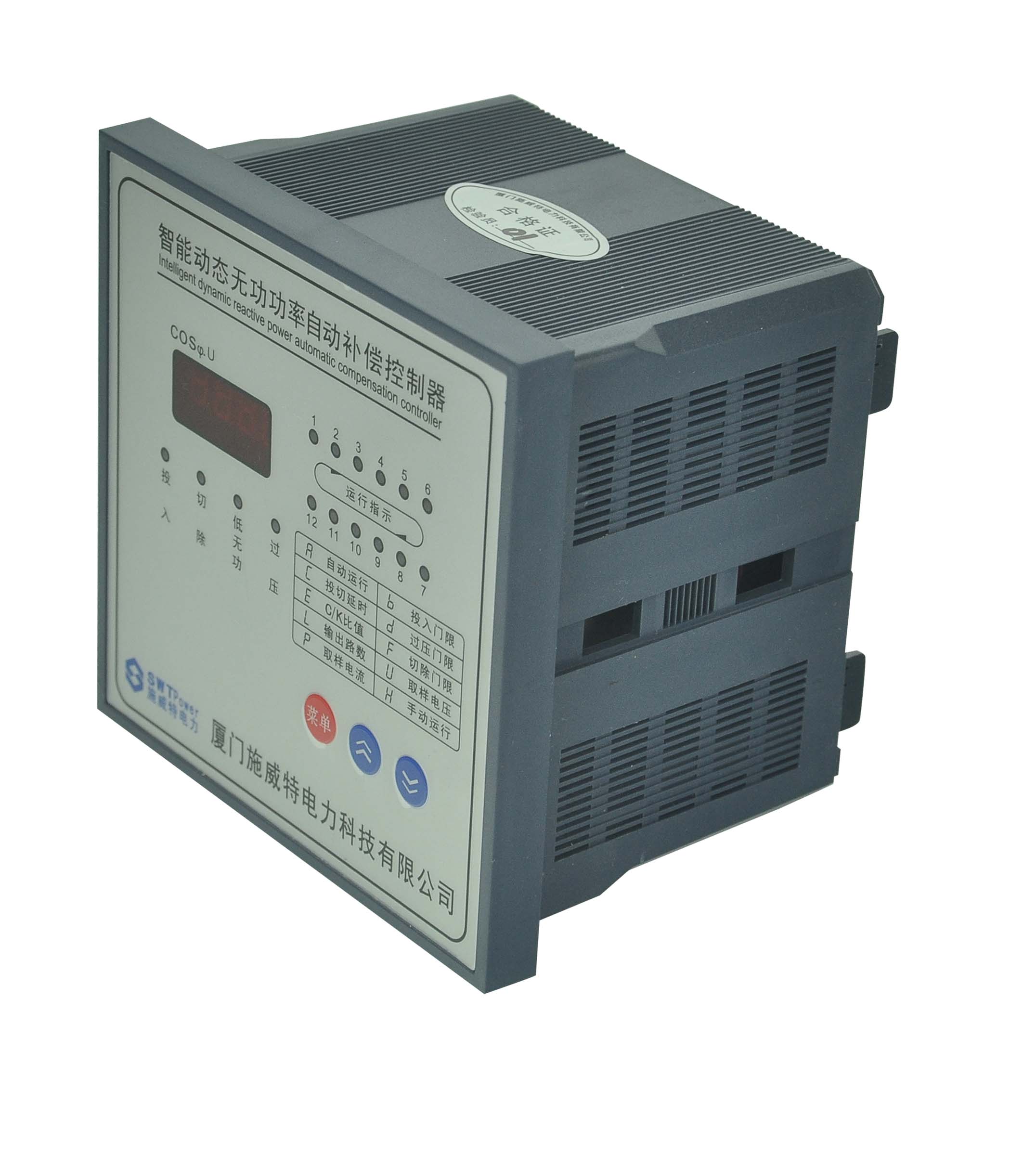

商品名稱： SWT-ZK56H無功測控顯示裝置
商品編號： SWT-ZK56H
上架時間： 2017-06-14
瀏覽次數： 0
- 商品詳細介紹
- 技術參數
- 典型案例
產品概述
SWT系列無功功率自動控制器，以高速高性能的微處理器為核心器件同時取樣三相電壓三相電流信號，提供五種分補+共補補償方案，12種投切編碼方案，用戶可通過修改控制參數任意選擇。控制參數一經修改永久保存，掉電不丟失。采用基波功率因數和基波無功功率復合控制電容器組的投切、投切穩定無震蕩，對電壓諧波電流諧波干擾不敏感。適用于交流45Hz~65Hz、0.4KV以下電力系統無功功率補償?shù)淖詣涌刂啤?br />
產品安裝尺寸
外型尺寸：SWT-ZK56H 122mm×122mm×99mm（12路）
外形尺寸：SWT-ZK56H 144mm×144×87mm（16路）
開孔尺寸：SWT-ZK56H 113mm×113mm（12路）
開孔尺寸：SWT-ZK56H 138mm×138mm（16路）
安裝方式：SWT-ZK56H（12路）嵌入式安裝倒鉤附件固定
安裝方式：SWT-ZK56H（16路）嵌入式安裝倒鉤附件固定或?qū)к壈惭b
產品主要功能
（1）以基波無功功率計算投切電容器容量，可避免多種形式的投切震蕩，并在有諧波的場合下能正確顯示電網功率因數。
（2）功率因數測量精度高，顯示范圍寬。
（3）實時顯示總功率因數(PF)與基波功率因數（COSφ）。
（4）有12種編碼輸出方式供用戶選擇。
（5）最多有6種補償方案供用戶選擇。
（6）最多有16路輸出。
（7）人機界面友好操作。
（8）各種控制參數全數字可調直觀使用方便。
（9）具有自動運行與手動運行兩種工作方式。
（10）具有記憶手動運行軌跡功能。
（11）具有過電壓和欠電壓保護功能。
（12）具有掉電保護功能數據不丟失。
（13）電流信號輸入阻抗低≤0.01Ω.
（14）目標功率因數調節范圍寬。
