商品名稱： SWT-SVG100靜止無功發生器
商品編號： SVG100
上架時間： 2017-10-12
瀏覽次數： 0
- 商品詳細介紹
- 技術參數
- 典型案例
SWT-SVG系列產品，SVG全稱為靜止無功發生器，它是通過外部CT（電流互感器）實時檢測負載電流，通過內部DSP（數字處理信號）計算后提取出負載電流的無功及諧波成分，然后通過PFM（平臺相關模型）信號發送給內部IGBT(絕緣柵雙極型晶體管)根據設置來控制逆變器，從而產生滿足要求的無功電流和諧波電流，達到無功補償及其諧波治理的目的。
SWT-SVG100主要是用于400V低壓配電網動態無功補償，單模塊補償補償容量為100Kvar,它能夠輸出幅值、相位可控的補償電流，提高功率因數及諧波的治理。
產品結構特點
1、卓越的無功補償效果；
2、快速穩定的無功補償；
3、對于負載中無功部分（感性或者容性）都有很好的補償效果；
4、低次（3、5、7、9、11次）小容量（50%額定容量）諧波都可實現很好的補償；
5、三相不平衡補償；
6、全模塊設計，產品外形緊湊，易于安裝。
產品結構尺寸

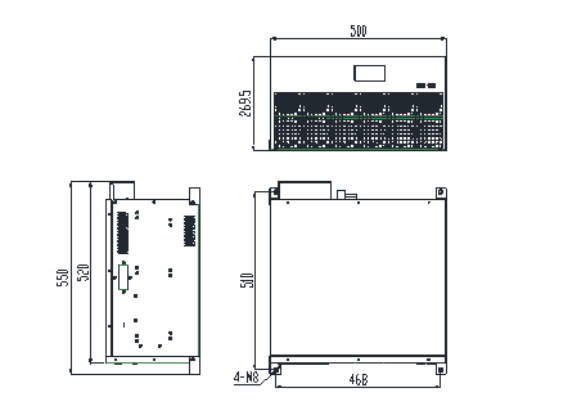

SVG100功率模塊的寬度為500mm ，深度為510mm ，高度為270mm ，采用機架多機并聯模式安裝，也可以單功率模塊安裝，散熱方式為智能風冷，散熱風道設計為前進風后出風，其外形尺寸如圖所示：
產品配線介紹

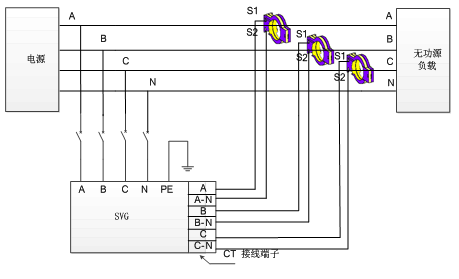

SVG100單模塊需要對三相功率線纜、N線纜、PE線、外部CT線纜進行配線和安裝，總體框圖詳見圖：
